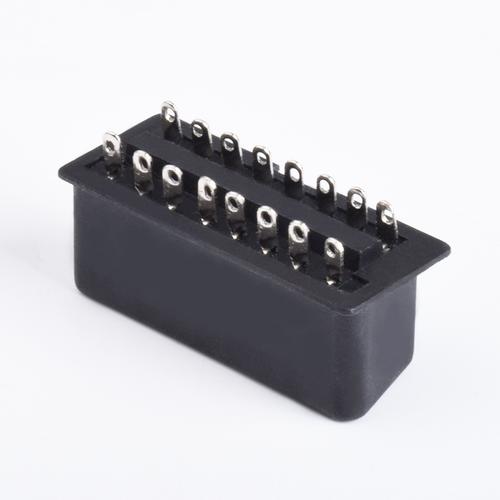

OBD 16Pin母头连接器 汽车诊断接口的注塑式插针技术详解

一、什么是OBD 16Pin母头连接器？

OBD（On-Board Diagnostics，车载诊断系统）16Pin母头连接器是汽车诊断接口的核心组件，广泛应用于OBD2标准协议下的车辆故障检测、数据读取和ECU编程。其“母头”设计意味着插孔内含有16个金属插针，用于与诊断设备（如扫描仪、解码器）的公头对接。注塑式工艺则指连接器外壳通过精密注塑成型，将插针与塑胶主体一体化固定，提供更高的结构强度和防水防尘性能。

二、结构与技术特点

1. 16Pin标准排列

依据ISO 15031-3或SAE J1962标准，16个插针呈两排梯形排列（上排8针、下排8针），每针定义明确：

- 4号针：车身接地
- 5号针：信号接地
- 6号针：CAN High
- 14号针：CAN Low
- 16号针：蓄电池常电
其余针脚用于制造商自定义协议（如LIN、K线、PWM等）。

2. 母头与公头的区别

• 母头连接器：固定在车辆诊断座（DLC）上，内含弹性金属插孔，可承受反复插拔（通常≥10000次）。
• 公头连接器：位于诊断工具端，带有凸出的插针或插片，与母头匹配。

3. 注塑式插针优势

• 一体化成型：插针与塑胶壳体在注塑过程中直接嵌合，避免传统组装导致的松动或位移。
• 密封性优异：达到IP67防护等级（防尘防水），适应发动机舱、底盘等恶劣环境。
• 耐温耐蚀：采用PBT+GF30%工程塑料，插针可选镀金/镀锡铜合金，工作温度-40℃~+125℃。

三、应用场景

• 乘用车与商用车诊断：连接OBD2扫描仪、行车电脑、尾气检测仪。
• 新能源车：用于电池管理系统（BMS）、电机控制器诊断。
• 车队管理：插入GPS追踪器或Telematics设备，持续读取车辆数据。
• 产线检测：整车下线时通过注塑式母头快速刷写ECU程序。

四、选型与安装要点

| 参数 | 推荐值 |
|------|--------|
| 插针材质 | 磷青铜/黄铜，镀金0.5μm |
| 额定电流 | 5A/针 |
| 接触电阻 | ≤10mΩ |
| 插拔寿命 | ≥10000次 |
| 安装方式 | 面板卡扣/螺钉固定 |

安装时需注意：

• 母头引脚定义必须与车辆OBD协议匹配（针脚6/14为CAN总线，需双绞走线）。
• 注塑式连接器建议配合防尘盖使用，避免非诊断时灰尘侵入。
• 焊接或压接电缆时，控制温度≤350℃以免熔化塑料主体。

五、常见问题

Q：注塑式OBD母头能否自行更换？
A：可以，但需确认新旧连接器的针脚定义相同，并重新压接/焊接线束。注塑式插针无法单独替换，损坏需整体更换。

Q：16Pin母头与OBD1老接口有何区别？
A：OBD1为非标准接口（品牌各异，针数不同），OBD2统一为16Pin梯形母头，支持标准诊断协议。

Q：注塑式连接器信号衰减大吗？
A：低质量的注塑可能导致插针偏移，增加接触电阻。选择镀金厚、带屏蔽外壳的优质型号，可确保CAN总线信号稳定传输（速率500kbps时衰减<1dB）。

随着汽车电子架构演进，OBD 16Pin母头注塑连接器仍将是诊断生态系统的基础硬件，其可靠性与标准化设计持续为维修、后装市场提供关键支持。
