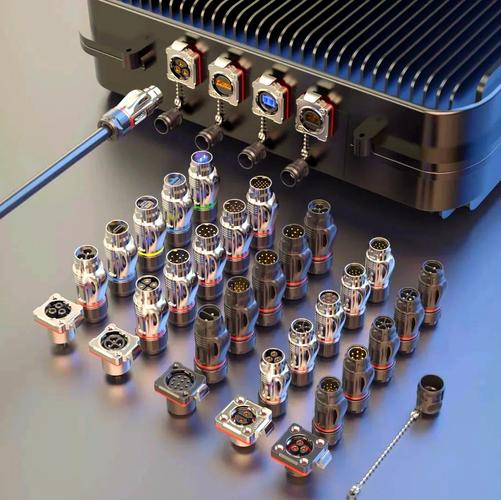

连接器的多种接线方式及其特点解析

在现代电子设备和电气系统中，连接器作为实现电路连接的关键组件，其接线方式的选择直接影响着设备的可靠性、稳定性和维护效率。随着技术的不断发展，连接器的接线方式也日趋多样化，每种方式都有其特定的应用场景和优缺点。本文将对常见的连接器接线方式进行详细解析，帮助您在实际应用中做出合适的选择。

一、螺钉接线方式
螺钉接线是较为传统且广泛使用的一种连接方式。它通过螺钉将导线压紧在连接器的金属片上，实现电气连接。其特点包括：

1. 连接可靠：螺钉紧固力大，接触电阻小，适用于较大电流场合。
2．操作简便：只需螺丝刀即可完成接线，无需特殊工具。
3. 可重复使用：松开螺钉即可拆卸导线，便于维修和更换。
但螺钉接线也存在体积较大、在振动环境下可能松动的缺点。

二、弹簧接线方式
弹簧接线又称免螺丝接线，利用弹簧的弹力将导线压紧在导电片上。常见的有直插式和按压式。其特点有：

1. 快速接线：无需工具，直接插入导线即可，节省时间。
2．抗振动：弹簧持续提供压力，适合振动环境。
3. 节省空间：体积小巧，适用于高密度接线。
缺点是对于大电流或大线径导线，弹簧压力可能不足。

三、压接接线方式
压接是通过专用工具将导线与连接器端子挤压在一起，形成冷焊连接。特点如下：

1. 连接强度高：压接处气密性好，电阻低，可靠性高。
2. 适合大批量生产：可自动化压接，效率高。
3. 无需焊料：避免了焊接的热损伤和虚焊问题。
但压接需要专用工具，且一旦压接完成，拆卸困难。

四、焊接接线方式
焊接是将导线通过焊料与连接器端子熔合在一起。特点包括：

1. 连接牢固：焊点强度高，导电性好。
2. 适应性广：适合微小或精密连接。
3. 成本低：焊料和工具成本相对较低。
但焊接需要 skilled操作，易产生虚焊，且不耐高温，拆卸不便。

五、绕接接线方式
绕接是将导线紧密缠绕在连接器的接线柱上。特点有：

1. 无需额外材料：仅需导线本身。
2. 适合高频信号：减少接触电阻。
3. 可拆卸：反向缠绕即可松开。
但绕接需要一定技巧，且不适合大电流或频繁插拔场合。

六、刺破接线方式
刺破连接（IDC）通过连接器的刀片刺破导线绝缘层，直接与导体接触。特点如下：

1. 快速高效：一次压接可连接多根导线，常用于排线。
2. 无需剥线：简化了操作步骤。
3. 可靠性较好：气密连接，抗腐蚀。
但刺破连接对导线材质和直径有要求，且不适用于多次插拔。

连接器的接线方式各有千秋，选择时需考虑电流大小、线径、环境条件、操作便捷性和维护需求等因素。螺钉和弹簧接线适合现场快速安装；压接和焊接适合高可靠性场合；绕接适用于高频；刺破接线则常用于排线连接。正确选择接线方式，能有效提升连接器的性能和寿命，确保电气系统的稳定运行。随着技术进步，未来还可能涌现更多创新的接线方式，满足不断发展的应用需求。
